พาดูงานติดตั้งเครื่องเสียงจริง ตั้งแต่เดินท่อ ร้อยสาย ติดลำโพง จนทดสอบระบบ

VibeGear Audio ได้รับความไว้วางใจจาก บริษัท เอสทีพี แอนด์ ไอ จำกัด (มหาชน) (STP&I Public Company Limited) ผู้เชี่ยวชาญระดับแนวหน้าของไทยในงานแปรรูปโครงสร้างเหล็ก งานประกอบโมดูล และงานวิศวกรรมก่อสร้างขนาดใหญ่ ให้ดำเนินการออกแบบ จัดหาอุปกรณ์ และติดตั้งระบบเสียงแบบครบวงจร สำหรับห้องฝึกอบรมพนักงานและห้องประชุมสัมมนาที่สร้างจากตู้คอนเทนเนอร์ 2 ตู้ประกบกัน ณ ไซต์งาน อ.ศรีราชา จ.ชลบุรี

ในโปรเจกต์นี้ ทีมงานของเราไม่ได้มานำเสนอเพียงภาพถ่ายความเรียบร้อยหลังติดตั้งเสร็จเท่านั้น แต่เราได้บันทึกวิดีโอเจาะลึกขั้นตอนการทำงานจริงตั้งแต่การเดินทาง การดัดท่อ uPVC เทคนิคร้อยสายสัญญาณ การปรับสเปกลำโพง 100V การเข้าหัวสายสัญญาณเสียงหน้างาน ตลอดจนการแปลงสัญญาณเสียงดิจิทัลจาก Smart TV และการปรับจูนเสียงส่งมอบงาน สามารถกดรับชมวิดีโอคลิปการทำงานจริงได้ทันทีด้านล่างนี้ครับ

สารบัญเนื้อหา

• 📌 Quick Fact: สรุปข้อมูลโครงการติดตั้ง STP&I ชลบุรี
• โจทย์และความท้าทายจากโครงสร้างห้องตู้คอนเทนเนอร์ (The Challenge)
• การออกแบบโซลูชันระบบเสียงและภาพโดย VibeGear Audio (The Solution)
• เจาะลึก 7 ขั้นตอนการทำงานจริงหน้างาน ตั้งแต่เดินท่อจนจูนเสียง (Field Walkthrough)
• รายการอุปกรณ์ในโครงการ
• ผลลัพธ์การทดสอบระบบและการส่งมอบงาน (The Result)
• สนใจออกแบบ ติดตั้ง หรือปรับปรุงระบบเสียงองค์กร?

📌 Quick Fact: สรุปข้อมูลโครงการติดตั้ง STP&I ชลบุรี

โจทย์และความท้าทายจากโครงสร้างห้องตู้คอนเทนเนอร์ (The Challenge)

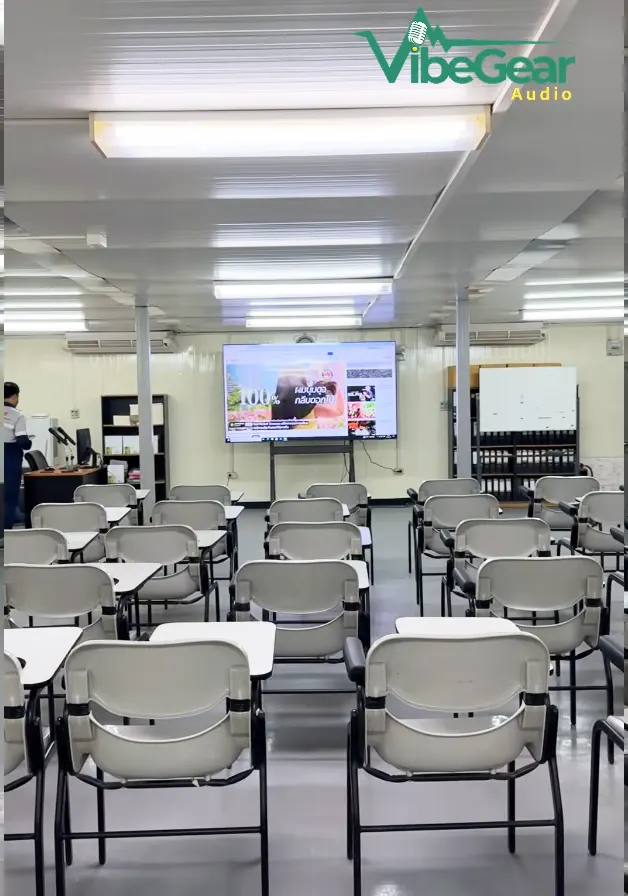

การติดตั้งระบบเสียงในอาคารที่ดัดแปลงจากตู้คอนเทนเนอร์ (Container Modular Office) มีโจทย์ทางสถาปัตยกรรมและอะคูสติกที่แตกต่างจากห้องประชุมคอนกรีตหรือห้องที่มีฝ้าเพดานทีบาร์ทั่วไปอย่างสิ้นเชิง ซึ่งทีมงานของ VibeGear Audio ต้องวางแผนแก้ไขอย่างรอบคอบดังนี้ครับ:

• ปัญหาเสียงก้องสะท้อนจากผนังเหล็กและ Sandwich Panel (Acoustic Flutter): ตู้คอนเทนเนอร์ประกบกันเป็นห้องหน้าแคบและยาว ผิวสัมผัสของผนังและเพดานเป็นแผ่นฉนวน Sandwich Panel ผิวเรียบมัน ซึ่งสะท้อนคลื่นเสียงได้ง่ายมาก หากใช้ลำโพงกำลังขับสูงเกินไป หรือยิงเสียงสะเปะสะปะ คลื่นเสียงจะสะท้อนไปมา เกิดเสียงก้องอู้อี้ ฟังไม่รู้เรื่อง และไมโครโฟนจะหอน (Feedback) แทบตลอดเวลา
• ไม่มีช่องว่างใต้ฝ้าเพดานสำหรับซ่อนสาย (No Ceiling Cavity): เพดานห้องเป็นโครงหลังคาตู้คอนเทนเนอร์กรุฉนวนโดยตรง ทำให้ไม่สามารถเปิดฝ้าหย่อนสายสัญญาณเหมือนออฟฟิศทั่วไปได้ งานเดินสายทั้งหมดต้องเป็นงานเดินท่อร้อยสายลอย (Surface Conduit) หากช่างเดินท่อไม่ประณีต เส้นสายจะเกะกะสายตาและทำให้พื้นที่ห้องดูรก
• สมาร์ททีวียุคใหม่ตัดช่องต่อสัญญาณเสียงอนาล็อกออก (Digital-Only Audio Output): หน้าจอ Smart TV ขนาดใหญ่ที่หน้าห้อง มีเฉพาะช่องต่อสัญญาณเสียงดิจิทัลแบบ Optical Out (Toslink) ไม่มีช่อง AUX 3.5mm หรือ RCA เหมือนทีวีรุ่นเก่า จึงต้องมีการแปลงสัญญาณดิจิทัลกลับเข้าสู่แอมพลิฟายเออร์อย่างถูกต้อง เพื่อให้เสียงจาก YouTube, ไฟล์วิดีโอ หรือสไลด์นำเสนอออกลำโพงหลักได้เสียงที่เต็มอิ่ม ไร้อาการดีเลย์
• ความปลอดภัยและความง่ายต่อพนักงานทั่วไป (Ease of Operation): ผู้ใช้งานหน้างานคือเจ้าหน้าที่ฝ่ายบุคคล วิทยากร และหัวหน้างาน ซึ่งไม่ได้มีความเชี่ยวชาญด้านระบบเครื่องเสียง หากระบบเปิด-ปิดซับซ้อน หรือต้องกดสวิตช์หลายตัว อาจเปิดผิดลำดับจนเกิดเสียงกระชาก (Thump) ลำโพงแตก หรือเกิดความเสียหายต่อวงจรอิเล็กทรอนิกส์ได้

การออกแบบโซลูชันระบบเสียงและภาพโดย VibeGear Audio (The Solution)

เพื่อตอบสนองโจทย์การใช้งานจริงของ บริษัท เอสทีพี แอนด์ ไอ จำกัด (มหาชน) ทาง VibeGear Audio ได้วางโครงสร้างระบบเสียงและภาพภายใต้หลักการ “Distributed Audio & Centralized Control” ดังนี้:

1. ระบบเสียงกระจายจุด 100V Line ควบคู่ลำโพง 4 จุด ครอบคลุมสม่ำเสมอ

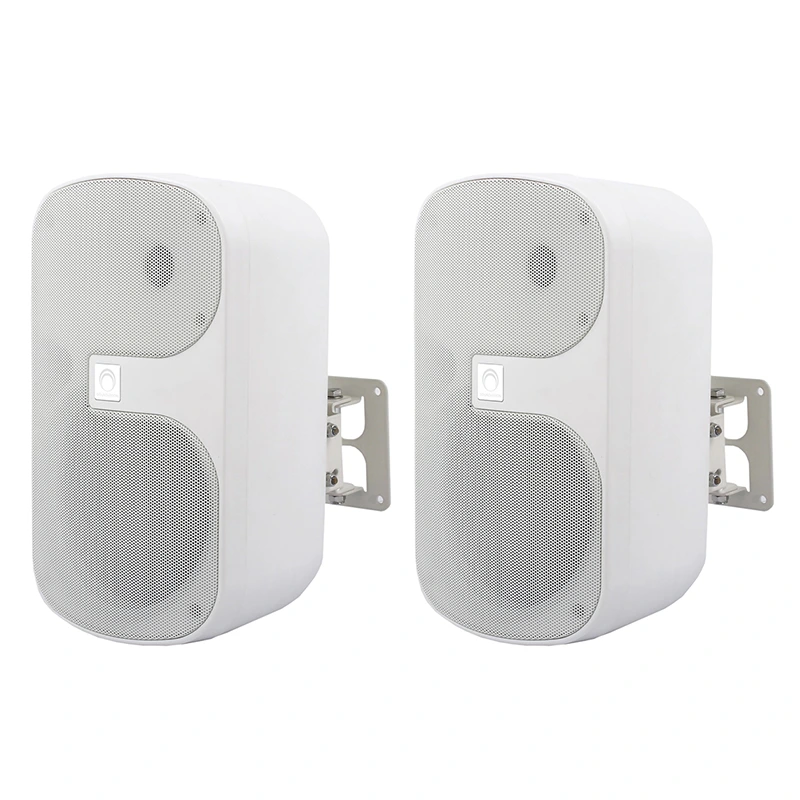

เราเลือกใช้ตู้ลำโพงติดผนัง SOUNDVISION SVS-62WW (สีขาว) ขนาด 6.5 นิ้ว 2 ทาง จำนวน 4 ใบ (2 คู่) ติดตั้งกระจายตำแหน่งตามแนวยาวของห้อง แบ่งเป็นฝั่งซ้าย 2 ใบ และฝั่งขวา 2 ใบ โดยตั้งค่าการทำงานที่แท็ป 40 วัตต์ บนระบบ Line Voltage 100V การใช้ระบบไลน์โวลต์ช่วยให้เดินสายสัญญาณระยะไกลรอบตู้คอนเทนเนอร์ได้โดยกำลังขับไม่สูญหาย และระดับความดังของลำโพงทุกตัวจะเท่ากันทั่วห้อง พนักงานที่นั่งด้านหน้าและด้านหลังจึงได้ยินเสียงพูดที่คมชัด สบายหู โดยไม่ต้องเร่งลำโพงหน้าให้ดังจนแสบหู

2. มิกซิ่งแอมป์ SOUNDVISION SA-150BT รองรับการแยกโซนเสียง

หัวใจการขับเคลื่อนเสียงคือ SOUNDVISION SA-150BT มิกซิ่งแอมป์กำลังขับ 150 วัตต์ ที่มีฟังก์ชัน 5-Zone Speaker Selector ทีมงานได้กำหนดให้ลำโพงฝั่งซ้ายและฝั่งขวาแยกออกเป็นคนละโซน ทำให้ผู้ควบคุมสามารถเลือกระดับความดัง หรือเปิด-ปิดโซนเสียงได้อย่างอิสระ พร้อมทั้งมีระบบบลูทูธและเครื่องเล่นมีเดียในตัว ช่วยให้เชื่อมต่อเปิดเพลงหรือเสียงบรรยายจากแท็บเล็ตและสมาร์ตโฟนได้อย่างสะดวกรวดเร็ว

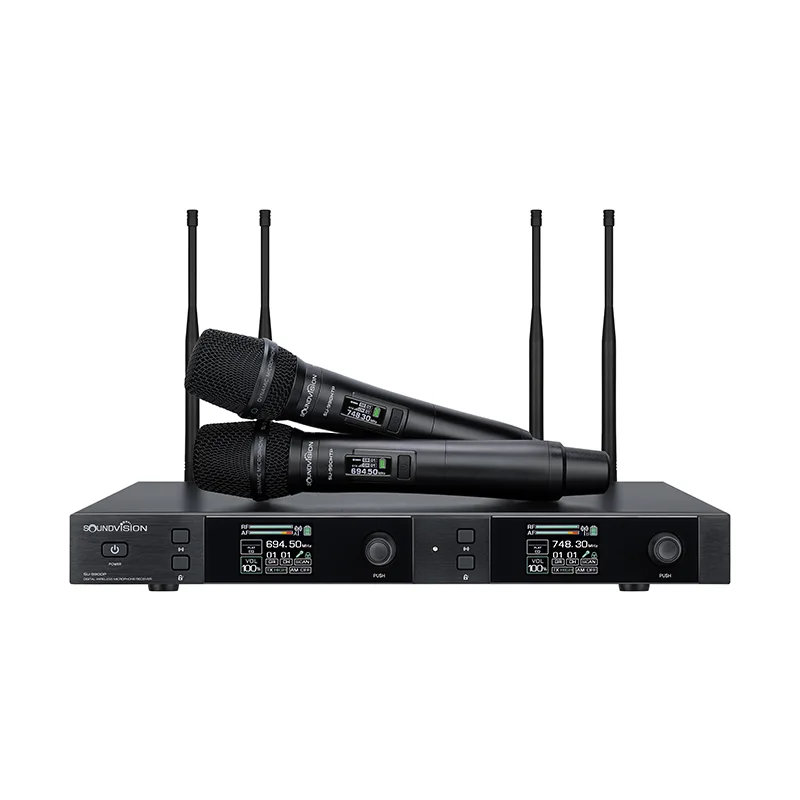

3. ชุดไมค์ลอยดิจิทัลคู่ SOUNDVISION SU-990D/HTP ย่าน UHF คมชัด ไร้คลื่นแทรก

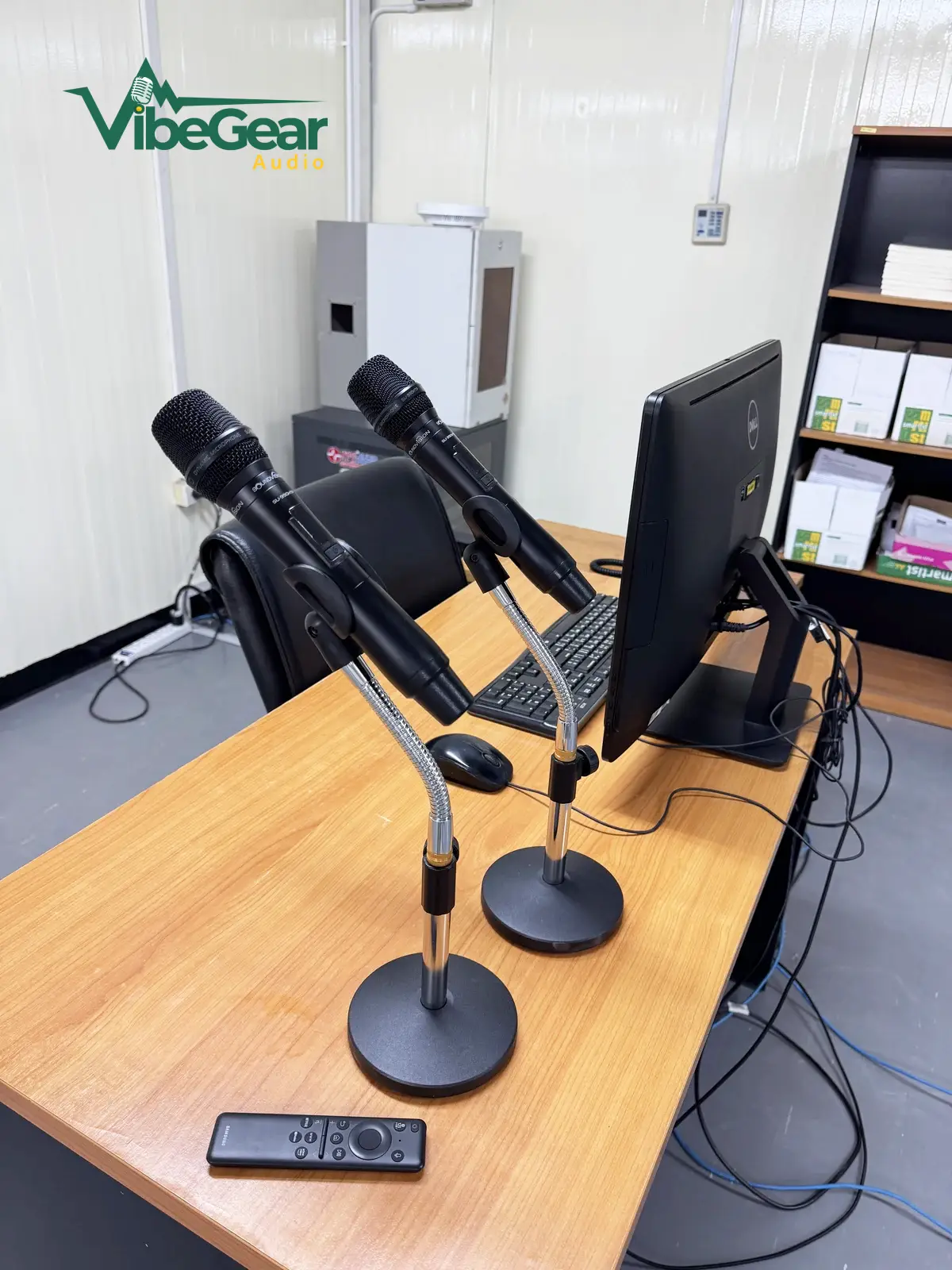

สำหรับงานบรรยายและการประชุม เราเลือกใช้ชุดไมโครโฟนไร้สาย SOUNDVISION SU-990D/HTPทำงานบนคลื่นความถี่ UHF ที่ได้รับการรับรองจาก กสทช. ถูกต้องตามกฎหมาย (694.5–702.7 MHz และ 748.3–757.7 MHz) ปรับเปลี่ยนช่องสัญญาณได้กว้าง มีวงจรกรองคลื่นรบกวนดิจิทัล ทำให้สัญญาณนิ่ง เสถียร ไม่หลุดแม้ผู้บรรยายจะเดินไปทั่วห้อง พร้อมจับคู่กับขาตั้งไมค์ตั้งโต๊ะคออ่อน NTS D-228A ฐานเหล็กหล่อถ่วงน้ำหนัก เพื่อความสะดวกในการวางไมค์พูดบนโพเดียมหรือโต๊ะบรรยาย

4. ระบบจัดการพลังงาน SOUNDVISION SE-812 และตู้แร็คมาตรฐาน NPE QRd-12U

เพื่อปกป้องอุปกรณ์ทั้งหมดจากปัญหาไฟตก ไฟกระชาก และความผิดพลาดในการเปิด-ปิดเครื่อง เราได้ติดตั้ง SOUNDVISION SE-812 เครื่องควบคุมการจ่ายไฟแบบเรียงลำดับ 8 แชนแนล (Power Sequence Controller) พร้อมหน้าจอดิจิทัลแสดงแรงดันไฟฟ้าจริง (229V) ช่วยให้การเปิดระบบทั้งหมดทำได้ด้วยการกดสวิตช์เพียงปุ่มเดียว ระบบจะค่อยๆ จ่ายไฟให้อุปกรณ์ตามลำดับ ป้องกันเสียงตุ๊บกระชากลำโพง และติดตั้งอุปกรณ์ทั้งหมดลงในตู้แร็ค NPE QRd-12U มีฝาประตูกระจกล็อคกุญแจและล้อเลื่อน แข็งแรงทนทานและปลอดภัยสูงสุด

เจาะลึก 7 ขั้นตอนการทำงานจริงหน้างาน ตั้งแต่เดินท่อจนจูนเสียง (Field Walkthrough)

ในวิดีโอคลิปข้างต้น ท่านจะได้เห็นกระบวนการทำงานจริงของทีมช่างติดตั้ง VibeGear Audio ซึ่งเราสรุป 7 หัวใจสำคัญของงานติดตั้งโปรเจกต์นี้ไว้ดังนี้ครับ:

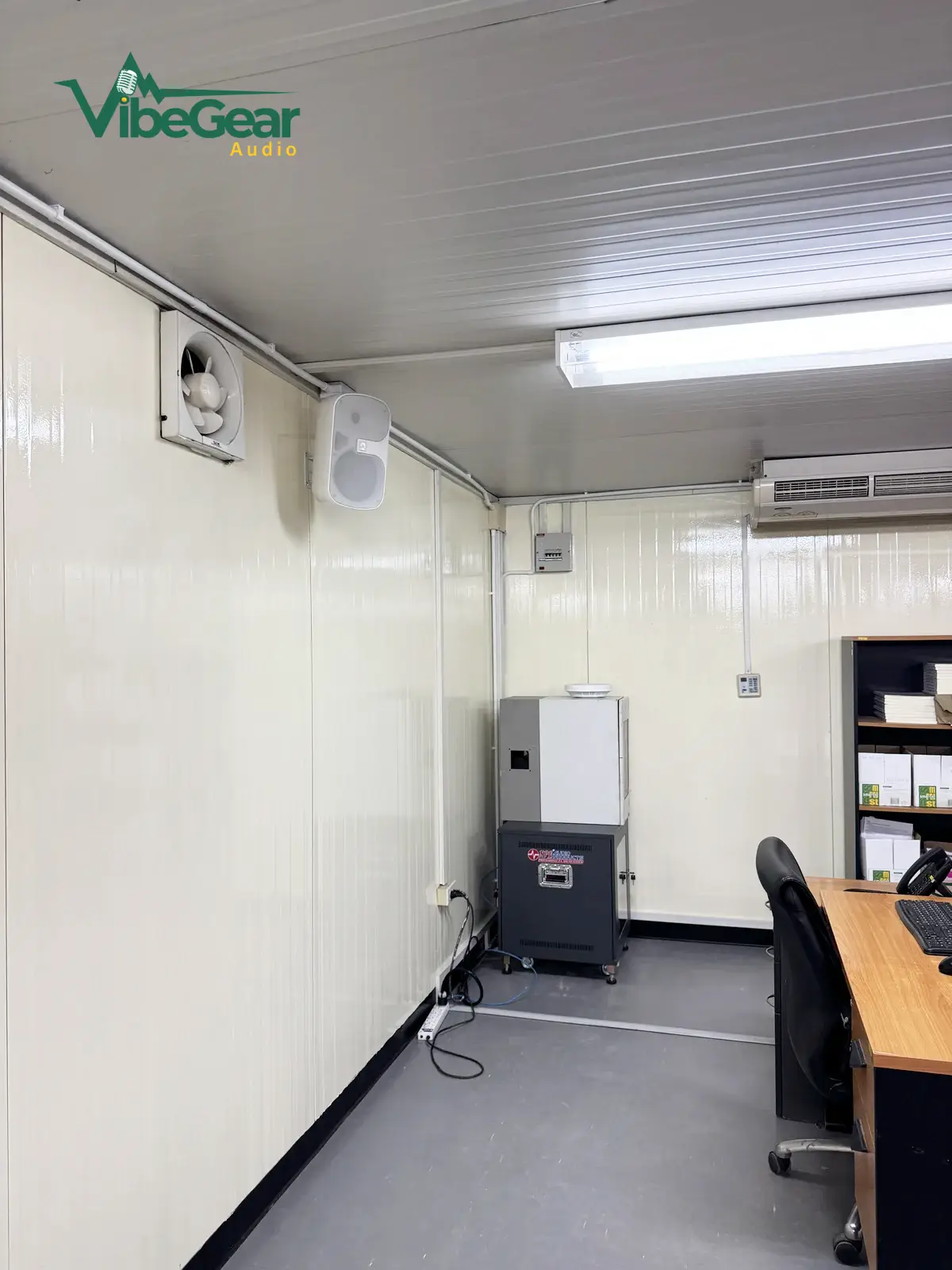

ขั้นตอนที่ 1: การวางผัง ดัดท่อ และเดินท่อร้อยสาย uPVC สีขาว

เนื่องจากผนังห้องเป็น Sandwich Panel สีขาวงาช้าง ทีมงานจึงเลือกใช้ท่อร้อยสายไฟ uPVC สีขาวเกรดงานติดตั้งมาตรฐาน โดยใช้สปริงดัดท่อดัดเข้ารูปตามมุมหักเลี้ยวของตู้คอนเทนเนอร์โดยไม่ใช้ข้องอสำเร็จรูปในจุดที่ไม่จำเป็น เพื่อให้เส้นสายมีความโค้งมน ลื่นไหล แนบสนิทไปกับแนวมุมระหว่างผนังและเพดานมากที่สุด

ขั้นตอนที่ 2: เทคนิคการใช้ลวดร้อยสาย (Fish Tape) ดึงสายสัญญาณลำโพงผ่านท่อ

เมื่อติดตั้งแนวท่อเสร็จเรียบร้อย ช่างเทคนิคจะสอดลวดร้อยสาย (Fish Tape) ผ่านตลอดแนวท่อ จากนั้นผูกรัดสายลำโพงด้วยเทคนิคการเข้าเงื่อนและพันเทปให้เรียบ เพื่อป้องกันไม่ให้สายไปติดขัดตามรอยต่อท่อ จากนั้นค่อยๆ ดึงสายผ่านท่อร้อยสายอย่างนุ่มนวล ป้องกันฉนวนหุ้มสายชำรุดเสียหาย

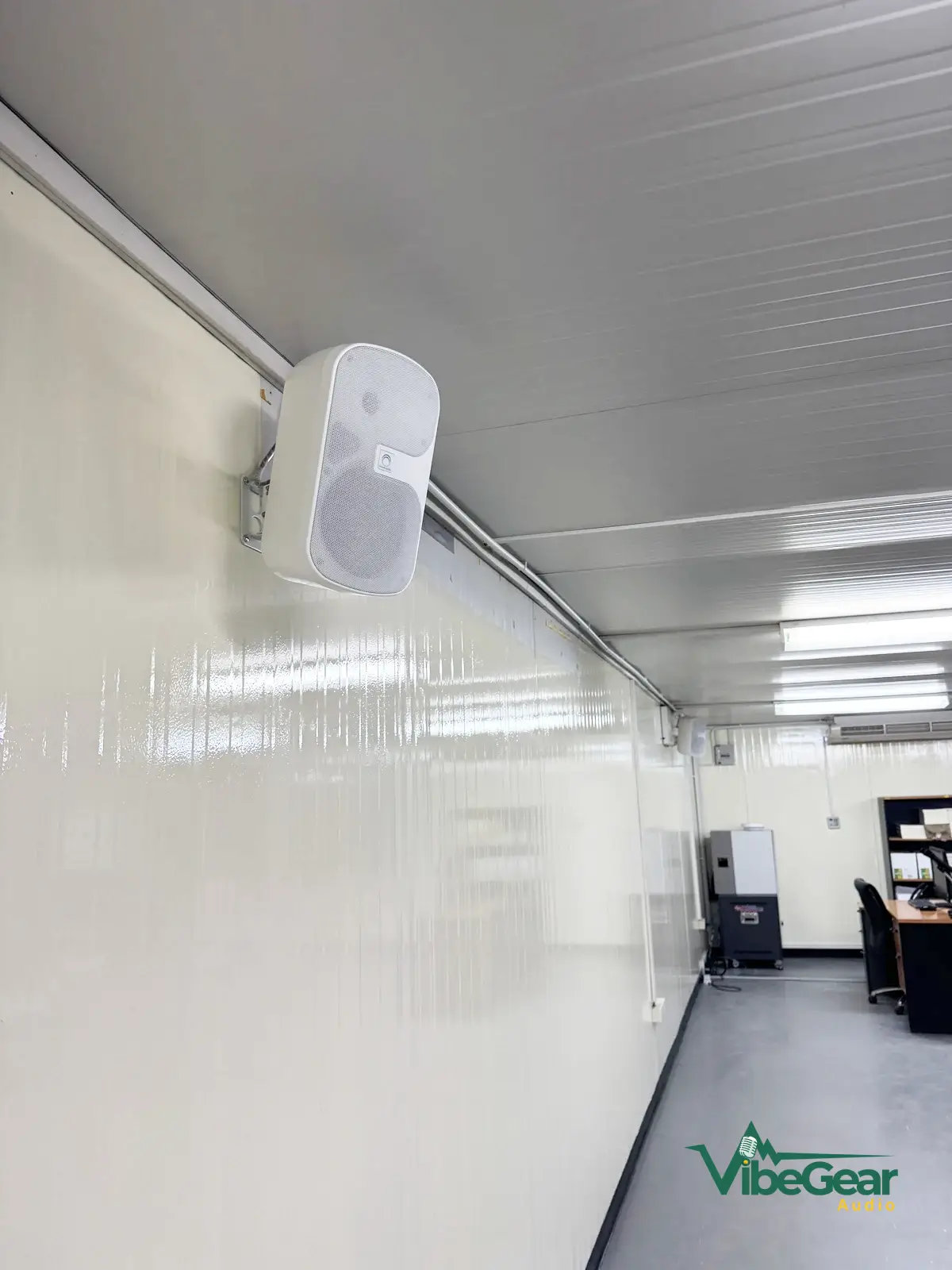

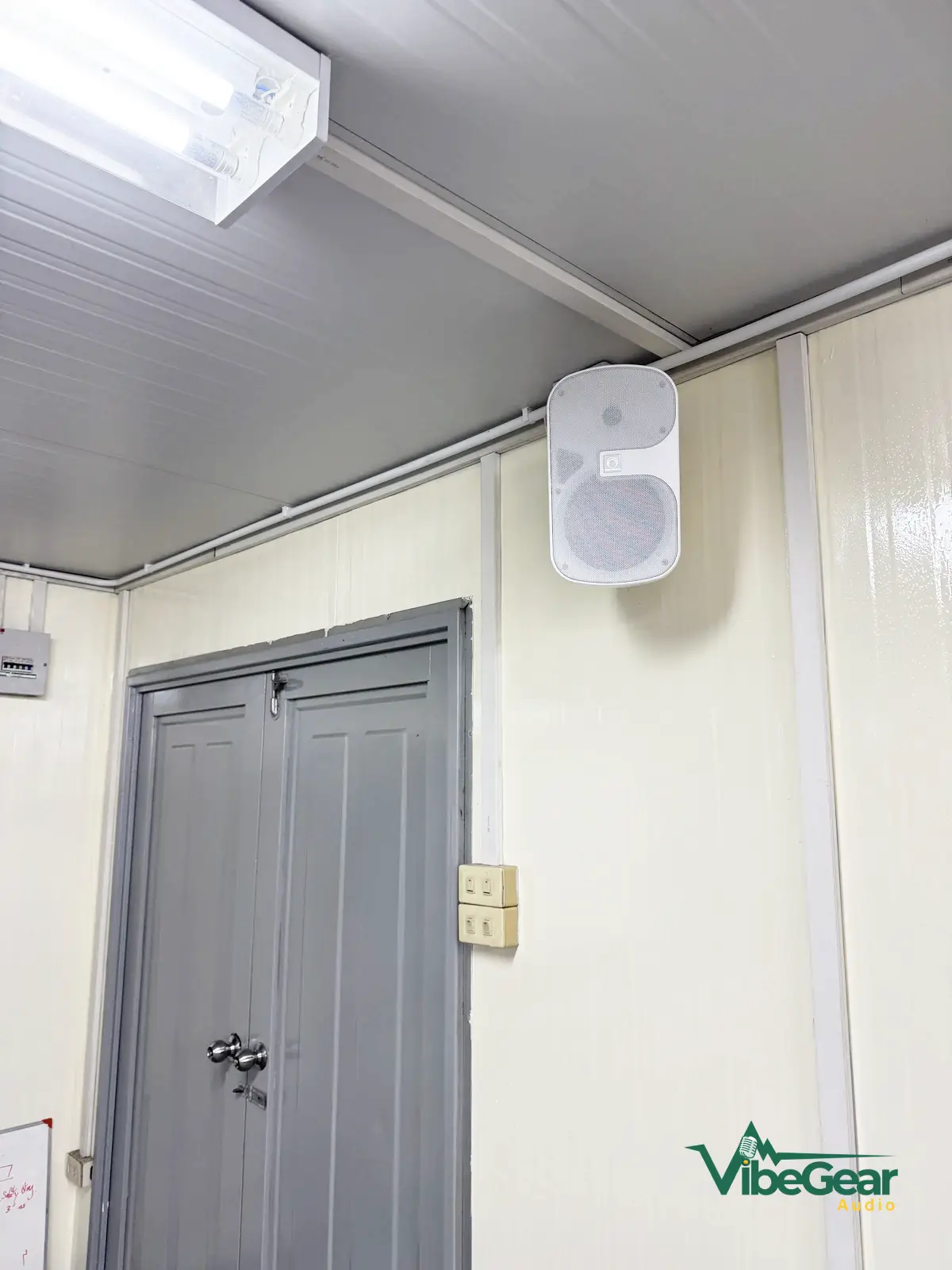

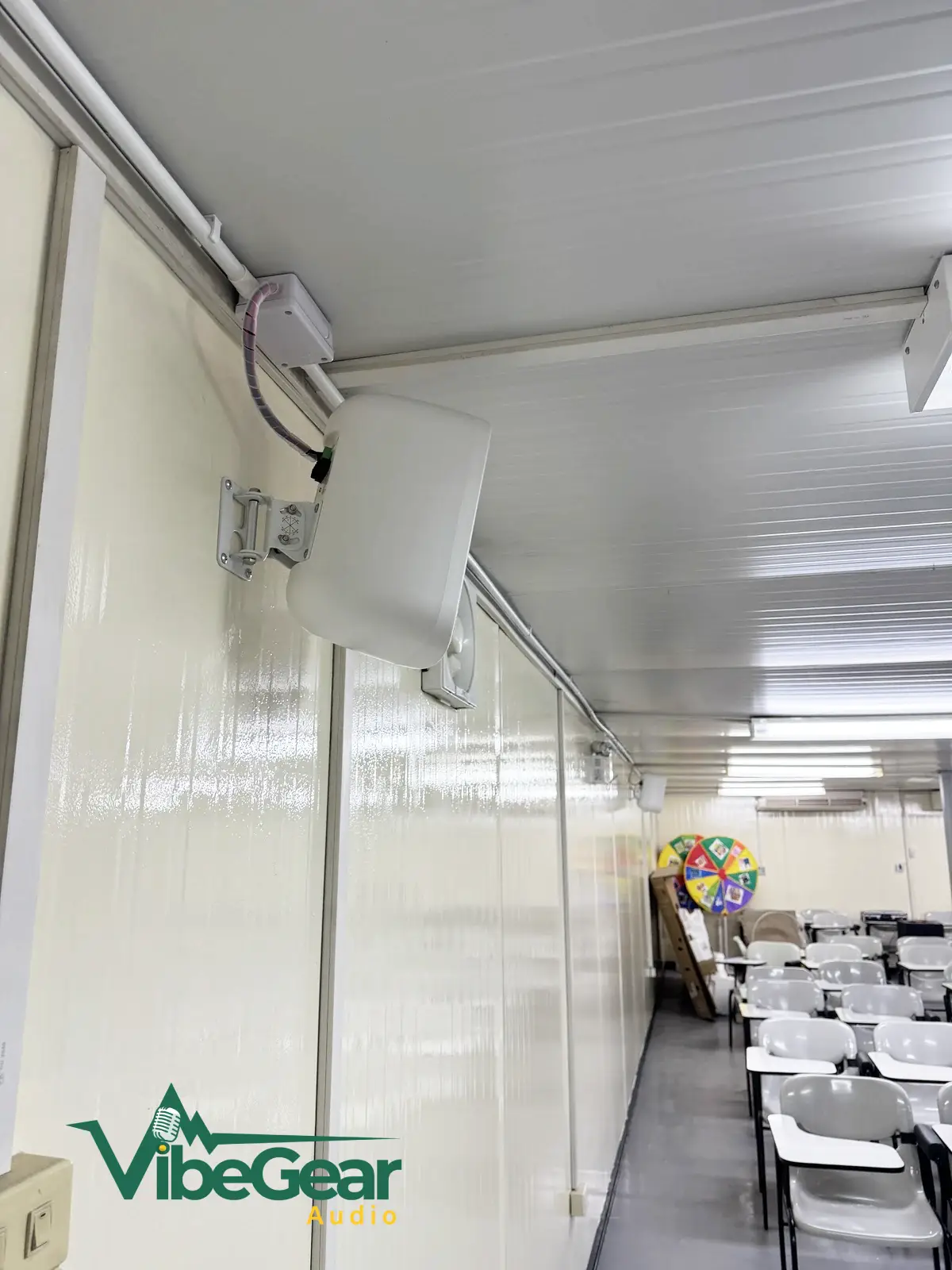

ขั้นตอนที่ 3: ติดตั้งตู้ลำโพงติดผนัง SOUNDVISION SVS-62WW และปรับมุมก้ม

ตู้ลำโพงทั้ง 4 ใบได้รับการยึดเข้ากับผนัง Sandwich Panel ด้วยพุกและสกรูที่เหมาะสมกับโครงสร้างโลหะ จากนั้นปรับองศาของขายึด (Swivel Bracket) ให้กดมุมก้มลงหาตำแหน่งศีรษะของผู้นั่งอบรมโดยตรง วิธีนี้ช่วยเพิ่มสัดส่วนเสียงตรง (Direct Sound) และลดเสียงสะท้อนจากเพดานเหล็กได้อย่างมีประสิทธิภาพ พร้อมเก็บสายลำโพงเข้าด้านหลังตู้ด้วยท่ออ่อนร้อยสาย (Flexible Conduit) เรียบร้อยสวยงาม

ขั้นตอนที่ 4: การตั้งค่ากำลังขับ 40W บนระบบ Line Voltage 100V

หลังตู้ลำโพง SOUNDVISION SVS-62WW จะมีสวิตช์เลือกโหมดการทำงาน (Tap Selector) ช่างเทคนิคได้ทำการปรับหมุนสวิตช์ไปที่ตำแหน่ง 40W @ 100V ทั้ง 4 ใบ เพื่อให้ระบบทำงานในโหมด High-Impedance สอดคล้องกับเอาต์พุต 100V ของแอมป์ SA-150BT ทำให้กำลังขับรวมอยู่ที่ 160W ซึ่งแอมป์ SA-150BT สามารถจ่ายกำลังได้อย่างสบาย ไร้อาการโหลดเกินและไม่มีความร้อนสะสม

ขั้นตอนที่ 5: การเข้าหัวสายสัญญาณเสียงหน้างาน (Custom Audio Cabling & Termination)

เพื่อให้หลังตู้แร็คมีความสะอาดและไม่มีสายยาวกองรกรุงรัง ทีมงานได้ทำการตัดความยาวสายสัญญาณเสียงชีลด์ (Shielded Audio Cable) ตามระยะจริงหน้างาน เข้าหัวแจ็ค Phone 6.35mm และ RCA ด้วยการบัดกรีและหุ้มท่อหดกันช็อตอย่างประณีต ช่วยลดปัญหาสัญญาณจี่ฮัม (Hum & Buzz) ได้อย่างเด็ดขาด

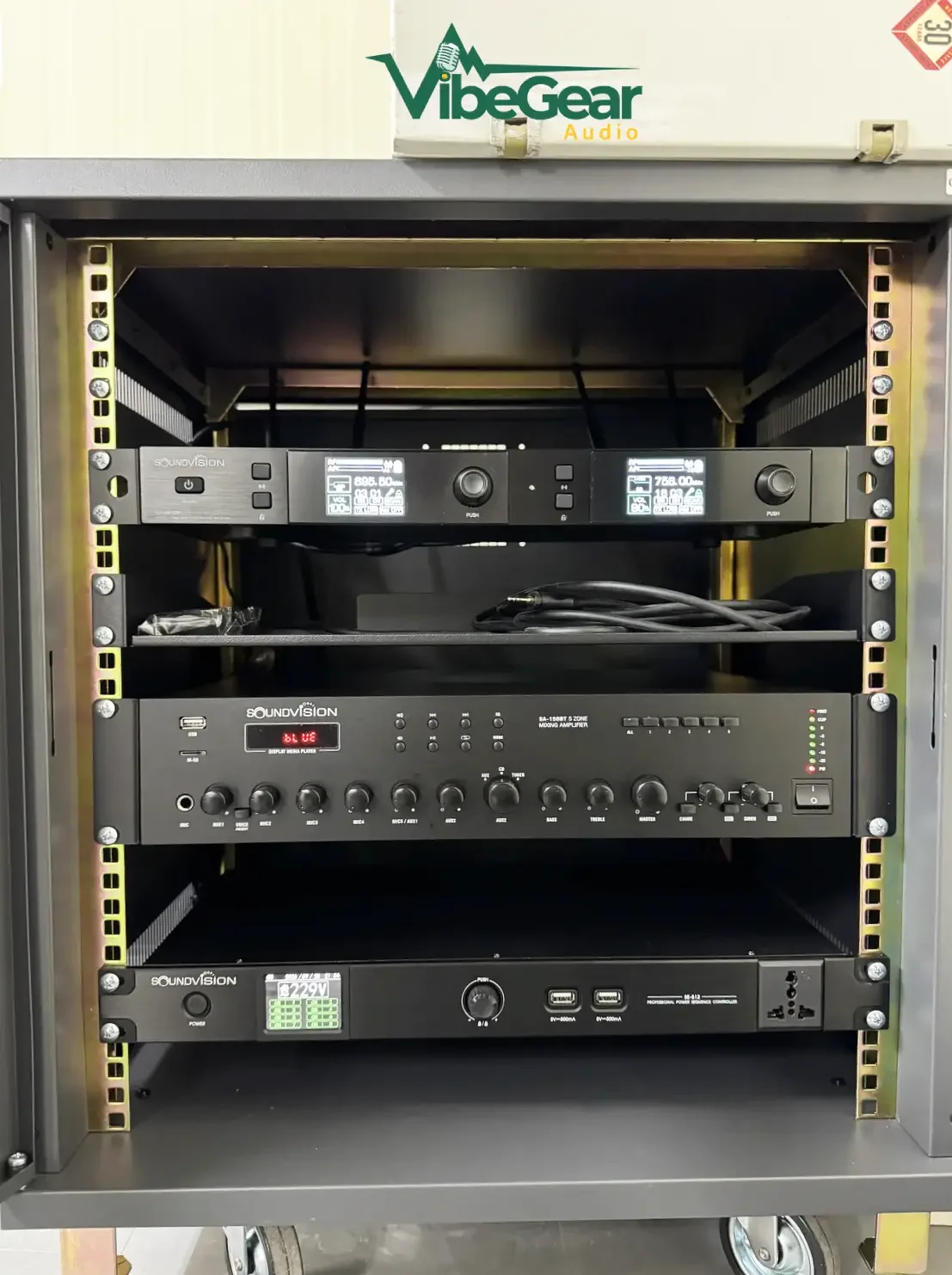

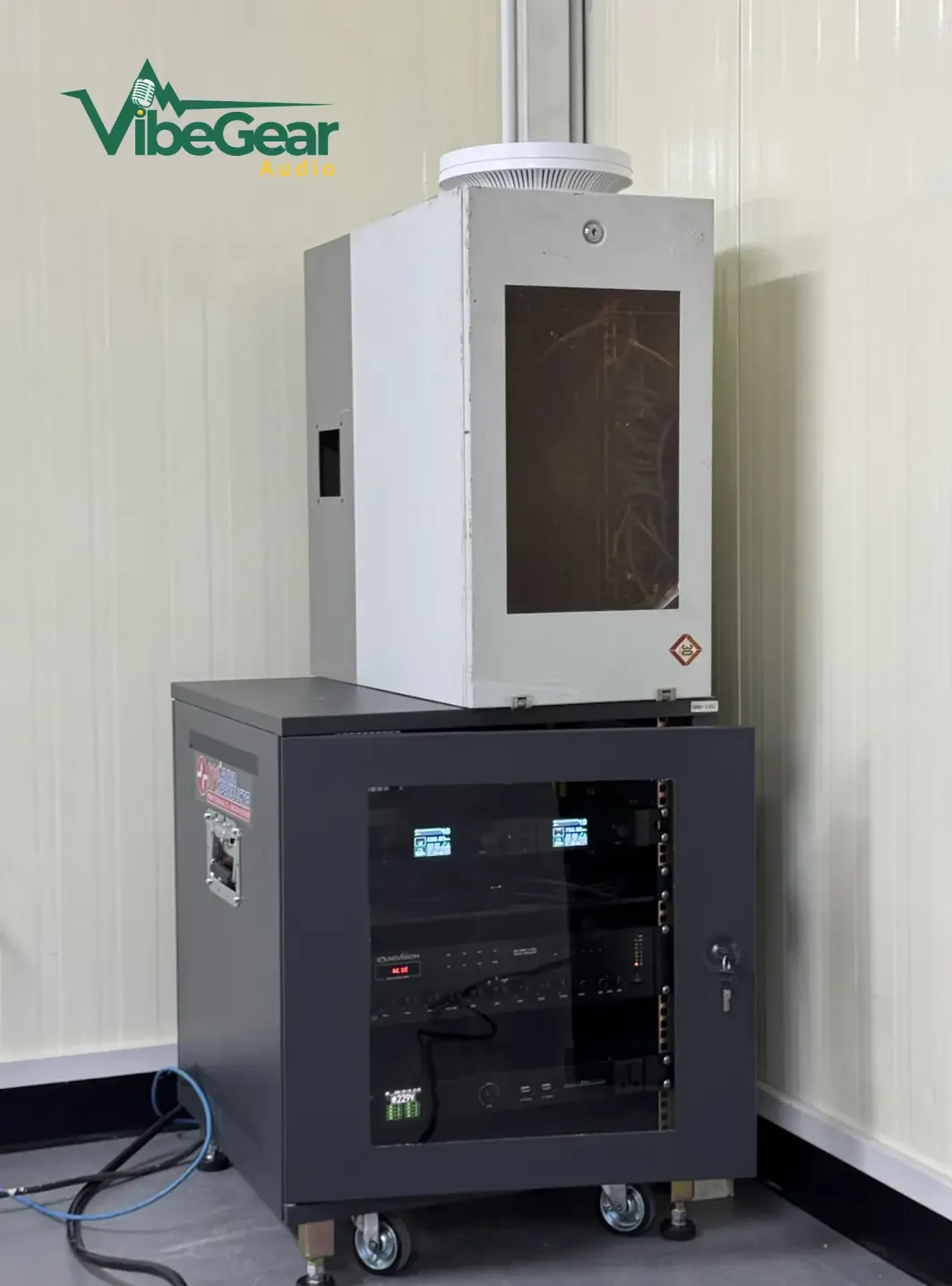

ขั้นตอนที่ 6: การติดตั้งอุปกรณ์ลงตู้แร็ค NPE QRd-12U และเชื่อมต่อชุดไมค์ลอย

ช่างเทคนิคจัดวางอุปกรณ์ลงตู้แร็คตามหลักสรีรศาสตร์และวิศวกรรม: วางเครื่องควบคุมไฟ SE-812 ไว้ล่างสุด, มิกซิ่งแอมป์ SA-150BT ไว้ตรงกลาง, ถาด NPE 1UD1 สำหรับวางอุปกรณ์แปลงสัญญาณและเก็บสาย, และเครื่องรับไมค์ลอย SU-990D ไว้ชั้นบนสุดเพื่อให้เสาอากาศรับสัญญาณวิทยุได้อย่างโล่ง ไม่มีเหล็กตู้บดบัง จากนั้นต่อสายเอาต์พุตไมค์เข้าช่อง Mic Input ด้านหลังแอมป์

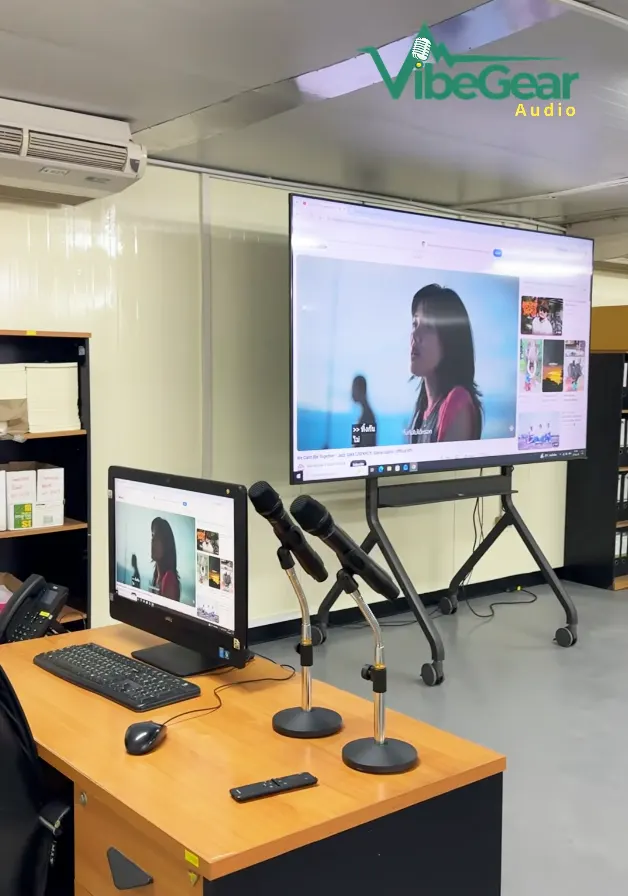

ขั้นตอนที่ 7: แก้โจทย์เสียงทีวีด้วย Optical DAC & สายภาพ APH HDMI Fiber Optic 15 เมตร

เพื่อนำเสียงจาก Smart TV เข้าสู่ระบบแอมป์ ทีมงานได้ใช้ตัวแปลง Digital-to-Analog Audio Converter (DAC) ดึงสัญญาณ Optical Audio จากหลังทีวี แปลงเป็นสัญญาณอนาล็อกสเตอริโอ RCA ส่งเข้าช่อง AUX ของแอมป์ SA-150BT พร้อมกันนี้ได้เดินสายสัญญาณภาพความเร็วสูง APH HDMI Fiber Optic 2.0 ความยาว 15 เมตร จากโต๊ะควบคุมไปยังจอทีวี ทำให้ส่งสัญญาณภาพ 4K HDR ได้คมชัด ลื่นไหล ไร้อาการกระพริบหรือสัญญาณดรอปจากระยะทางไกล

รายการอุปกรณ์ในโครงการ

โครงสร้างรายการสินค้าและอุปกรณ์ที่ใช้ในโครงการติดตั้งระบบเสียง บริษัท เอสทีพี แอนด์ ไอ จำกัด (มหาชน) มีดังนี้ครับ:

-20%

ถูกใจ

SOUNDVISION SU-990D/HTP ชุดไมค์ลอยคู่ Digital UHF True Diversity 180CH (เปลี่ยนหัวไมค์ได้)

ให้คะแนน 0 ตั้งแต่ 1-5 คะแนน

(0)

฿19,900 Original price was: ฿19,900.฿15,900Current price is: ฿15,900. ชุด (รวมภาษีมูลค่าเพิ่มแล้ว)

หยิบใส่ตะกร้า

สี	Black
ตอบสนองความถี่	30Hz ~ 20kHz ±2dB
ย่านความถี่	UHF 694.5 ~ 702.7 , 748.3 ~ 757.7MHz
แบนด์วิดท์	17.8MHz
Dynamic Range	96dB
Impedance	600Ω ±30% @1kHz
Consumption Power	4 Watts
Line Output	1 x 6.3mm, 2 x XLR balance output
Polar Pattern	Cardioid Directional
Power Supply	DC 12V-18V 1A
Sampling Rate	48 KHz
Sensitivity	-60dB ±3dB (0dB=1V/Pa @1kHz)
Signal/Noise Ratio	96dB
Total Harmonic Distortion	<0.1%
ไมโครโฟน	ไมค์ลอยคู่ UHF

-17%

ถูกใจ

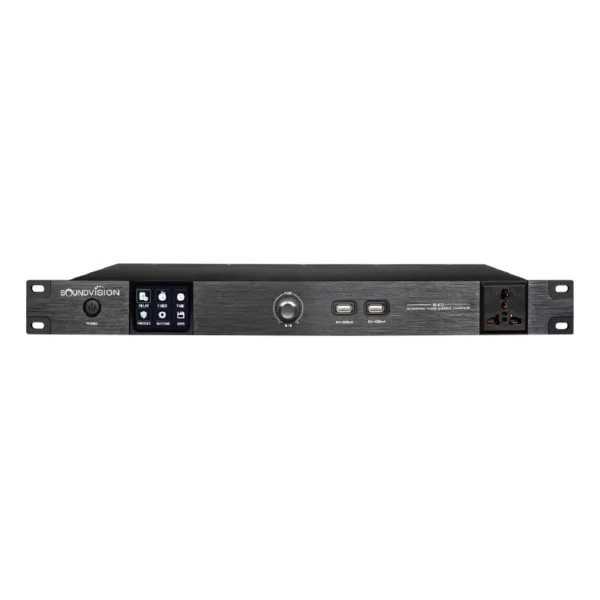

SOUNDVISION SE-812 เครื่องจัดลำดับการจ่ายไฟอัตโนมัติ 8 ชาแนล

ให้คะแนน 0 ตั้งแต่ 1-5 คะแนน

(0)

฿5,900 Original price was: ฿5,900.฿4,900Current price is: ฿4,900. (รวมภาษีมูลค่าเพิ่มแล้ว)

หยิบใส่ตะกร้า

ขนาด	480 × 225 × 47 เซนติเมตร

ถูกใจ

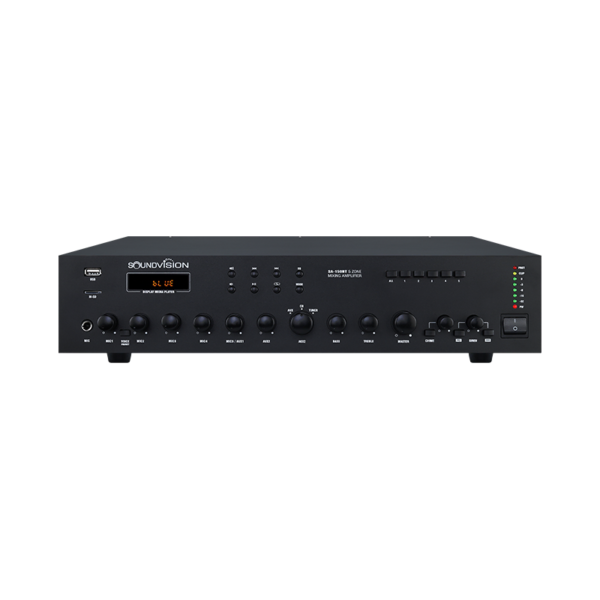

SOUNDVISION SA-150BT เครื่องขยายเสียง มิกซิ่งแอมป์ 5 โซน กำลังขับ 150 วัตต์

ให้คะแนน 0 ตั้งแต่ 1-5 คะแนน

(0)

฿12,900 (รวมภาษีมูลค่าเพิ่มแล้ว)

หยิบใส่ตะกร้า

น้ำหนัก	9.5 กก.
ขนาด	100 × 430 × 340 เซนติเมตร

-20%

ถูกใจ

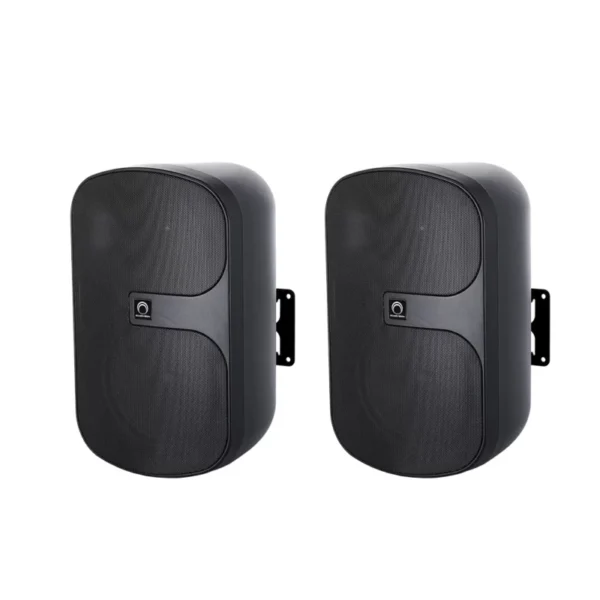

SOUNDVISION SVS-62W ตู้ลำโพงติดผนัง 6.5 นิ้ว 2 ทาง

ให้คะแนน 0 ตั้งแต่ 1-5 คะแนน

(0)

฿7,900 – ฿8,500Price range: ฿7,900 through ฿8,500 คู่ (รวมภาษีมูลค่าเพิ่มแล้ว)

Black

White

เลือกรูปแบบ This product has multiple variants. The options may be chosen on the product page

น้ำหนัก	10 กก.
ขนาด	196 × 200 × 330 เซนติเมตร
สี	Black,White

ถูกใจ

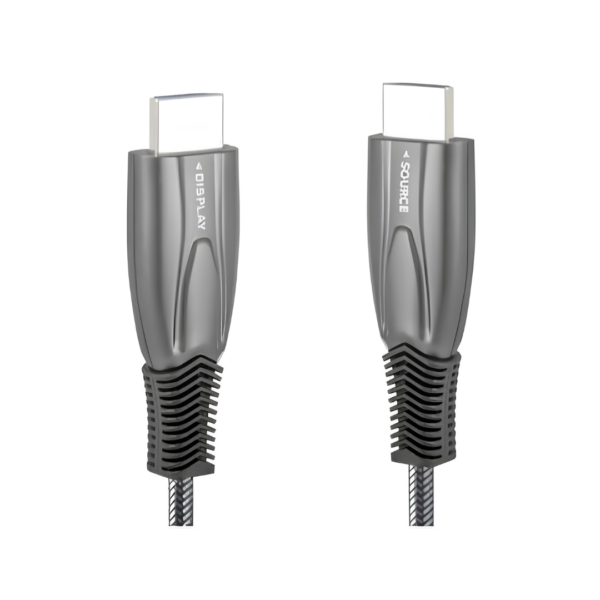

APH-HD20F-015AA สาย HDMI Fiber Optic 2.0 15 เมตร

ให้คะแนน 0 ตั้งแต่ 1-5 คะแนน

(0)

฿2,750 15 เมตร (รวมภาษีมูลค่าเพิ่มแล้ว)

หยิบใส่ตะกร้า

น้ำหนัก	22 กก.
ขนาด	10000 × 0.6 × 0.6 เซนติเมตร

ถูกใจ

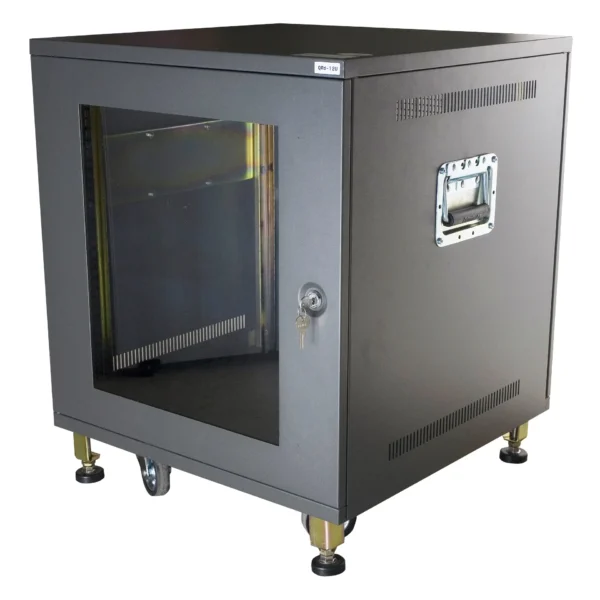

NPE QRD-12U ตู้แร็คเครื่องเสียง 19 นิ้ว ขนาด 12U พร้อมล้อเลื่อน

ให้คะแนน 0 ตั้งแต่ 1-5 คะแนน

(0)

฿6,900 ตู้ (รวมภาษีมูลค่าเพิ่มแล้ว)

หยิบใส่ตะกร้า

ขนาด	55 × 55.8 × 58 เซนติเมตร

ถูกใจ

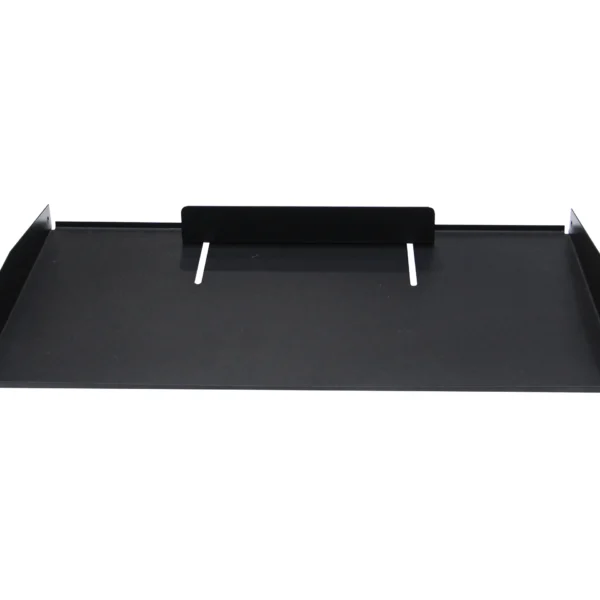

NPE UTILITY SHELVES 1UD1 ถาดรองอุปกรณ์ตู้แร็ค 19 นิ้ว แบบเหล็ก

ให้คะแนน 0 ตั้งแต่ 1-5 คะแนน

(0)

฿360 ชิ้น (รวมภาษีมูลค่าเพิ่มแล้ว)

Black

Cream

เลือกรูปแบบ This product has multiple variants. The options may be chosen on the product page

ขนาด	44.5 × 48.3 × 4.4 เซนติเมตร
สี	Black,Cream

ถูกใจ

NTS D-228A ขาตั้งไมโครโฟนแบบบูม

ให้คะแนน 0 ตั้งแต่ 1-5 คะแนน

(0)

฿450 ชุด (รวมภาษีมูลค่าเพิ่มแล้ว)

หยิบใส่ตะกร้า

น้ำหนัก	2 กก.

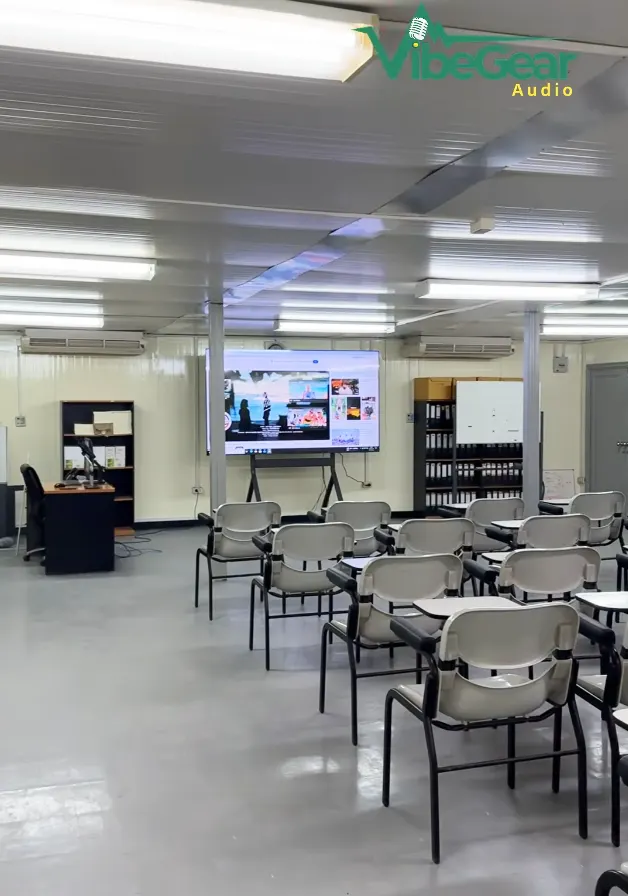

ผลลัพธ์การทดสอบระบบและการส่งมอบงาน (The Result)

หลังการติดตั้งอุปกรณ์และการเดินสายสัญญาณครบทุกจุด ทีมงานของ VibeGear Audio ได้ดำเนินการปรับแต่งระบบเสียง (System Tuning & Equalization) โดยปรับ Gain Staging ของไมโครโฟนไร้สายและภาคขยายเสียงให้อยู่ในจุดที่เหมาะสมที่สุด ผลลัพธ์ที่ได้คือ:

• เสียงพูดชัดเจนและกระจายครอบคลุมทั่วพื้นที่ (Speech Intelligibility): เสียงพูดของวิทยากรมีความคมชัด ฟังง่าย ไม่มีความก้องสะท้อนของห้องคอนเทนเนอร์มารบกวน และสามารถเดินถือไมค์บรรยายได้ทั่วห้องโดยไม่มีเสียงหอนกวนใจ
• การเปิดวิดีโอและสื่อการสอนมีพลังเต็มอิ่ม: ลำโพง SOUNDVISION SVS-62WW ตอบสนองย่านเสียงกลาง-ต่ำได้ดี ทำให้การเปิดคลิปวิดีโอจาก YouTube หรือคอมพิวเตอร์ผ่านจอทีวีมีมิติเสียงที่กระหึ่ม หนักแน่น และชัดถ้อยชัดคำ
• การใช้งานสะดวก ปลอดภัยด้วย One-Touch Switch: เจ้าหน้าที่ของ STP&I สามารถเปิดใช้งานห้องอบรมได้ง่ายๆ เพียงกดสวิตช์ Power บนเครื่อง SOUNDVISION SE-812 ตัวเดียว ระบบจะจ่ายไฟและเปิดอุปกรณ์ตามลำดับอย่างปลอดภัย และเมื่อปิดเครื่อง ระบบจะตัดไฟย้อนลำดับอย่างนุ่มนวล ไร้เสียงป๊อปกระชากลำโพง
